고객의 요구에 의해 결정된 사양에 따라 RTL이 설계되고 논리적 오류의 무결성을 담보하는 Logical Design 단계를 거쳐 Place & Routing 및 최적화 후 Netlist를 추출하는 Physical Design 작업이 진행 됩니다. 이를 검증하는 Post-layout Simulation 과정 후 최종 Physical verification을 수행하여 FAB service를 진행하게 되는 모든 과정을 지원합니다.
㈜세미솔루션은 각 단계마다 고객의 의견을 최우선으로 반영하여 고객의 원하는 Chip이 효율적으로 제작될 수 있도록 전 과정을 서비스해 드리며 또한 고객이 원하는 과정만을 최적의 조건으로 지원해 드립니다 |
|
| |
 |
|

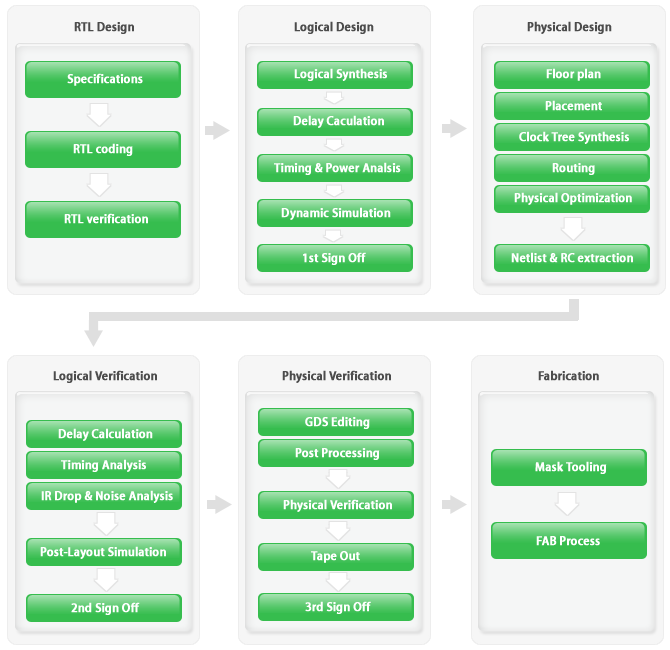

고객이 원하는 사양에 맞춰 설계부터 FAB service까지 전과정을 진행하는 Solution 또는Design & Verification service가
고객의 요구에 맞춰 각 단계별로 제공되는 Solution이 제공됩니다.
RTL Design : 사양 결정에서 RTL coding, simulation을 통한 검증 단계
Logical Design : FAB에서 지원하는 Library를 이용한 Synthesis 후 Dynamic Simualtion을 통해 고객이 원하는 사양
에
부합하는지의 여부를 확인
Physical Design : P&R 후 Netlist와 기생 성분을 추출하는 단계로서 최적화된 물리적 계층의 설계 구현
Logical Verification : Physical Design에서 추출된 Netlist와 기생 성분을 이용하여 주변 여건의 변화에 따른 논리적
동작의 무결성을 확인하는 단계
Physical Verification : 논리동작의 물결성이 검증된 물리적 계층 설계가 공정 규격에 적합한지 여부 확인
Fabrication : 고객의 요구에 따라 Mask tooling과 FAB Process를 진행하여, 고객의 부담을 최소화
모든 service는 각 단계별로 고객의 확인 과정을 거치게 되며 고객의 요구를 최우선으로 반영하여 진행됩니다. |
|
| |
 |
|
 |
| |
|
|
|
|
|
|
